Для экспериментов разжился прутиком (TNX UT4UQM aka Putnik *DRINK* ) и добавочной катушечкой (TNX TISA Сергею *DRINK* ).
Так как основание от турбины 2001 стоит на авто было интересно поэкспериментировать с любыми автоантеннами сиби диапазона именно на этом турбиновском основании. Получился немного суррогат
, но работоспособный. Думал втулить на прут емкостную нагрузку
, мысли были разные, в итоге получилася метелка (веник) на кончике прутика
5 медных проволочек длиной 15 см концами были спаяны вместе и припаяны к верхнему концу антенного полотна. (фото в дальнейшем приложится)))) Добавочная катушка была закорочена и проверна антеннка на предмет настроки. Не получилось в 27 МГц попасть, уехала далековато вверх, даже на 29 не попала
. Пришлось таки чуток мотануть катушечки. Антенна стала на 24 МГц, видать переборщил с намоткой
Укорачивая катушку приблизился к 26 МГц. Далее уже игрался с "емкостной нагрузкой"
Немного укоротив все 5 усиков антенна уехала примерно на 27500 , причем усики как бы торчали вверх. По мере плавного отгиба их в стороны удалось настроить таким путем практически на расчетную частоту 27130. Причем настройка антенны очень чувствительна почему-то к варьированию этой самой метелкой
Пока антеннко обкатывается на авто, разницы с полотном турбины особо не заметно, но таки надо просто выбрать время и сменой полотен посмотреть на разницу.

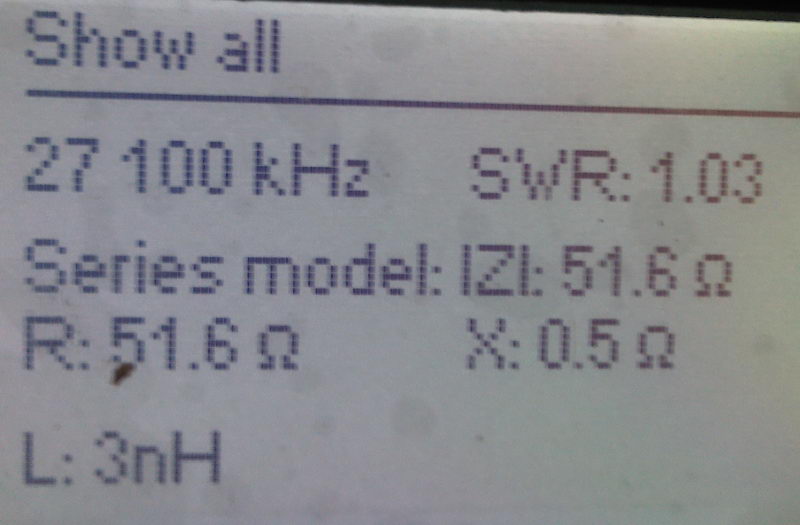

Фотки результатов по ксв и т.п.

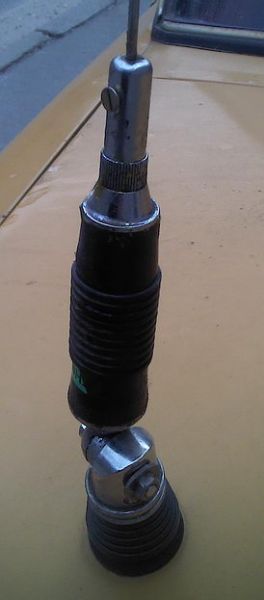

Фото антенны в процессе ...
