g4zu и стек на 144мгц

[ur7uc]

может кто шарит и подскажет могу ли я на одном буме зделать такую систему антен
какое влияние и будет ли работать или переизлучать будеть какие у кого версии и подсказки .tnx



144мгц  2х10ел длинна бума около 3.80м

[UT2UU]

А в чем смысл ?  Сделай отдельно спайдера или HB9CV и отдельно на 144
Можно на одной мачте\\поворотке а можно и на разных.
Ну ли на 20-ке просто вертикальный треугольник и порядок - не сильно много проиграешь по сравнению с двумя то укороченными элементами.

А то что у тебя нарисовано рабьотать не будет ИМХО . Мало того, что не попадешь с резонансом, так еще и кабеля УКВ будут мешать двадцатке.
Да и стек в вертикали для FM - это неоправданно.

[bybra]

может ...
144мгц  2х10ел длинна бума около 3.80м

можно
если бумы на 144 сделать из диэлектрика

[UT4UEP]

может ...
144мгц  2х10ел длинна бума около 3.80м

можно
если бумы на 144 сделать из диэлектрика

+1

[ur7uc]

бумы из диэлекктрика на 144 а на 14 трубки  алюминий по 5 метров траверсы хватает .я вот думаю если на 144 вертикальные елементы то не должно влиять

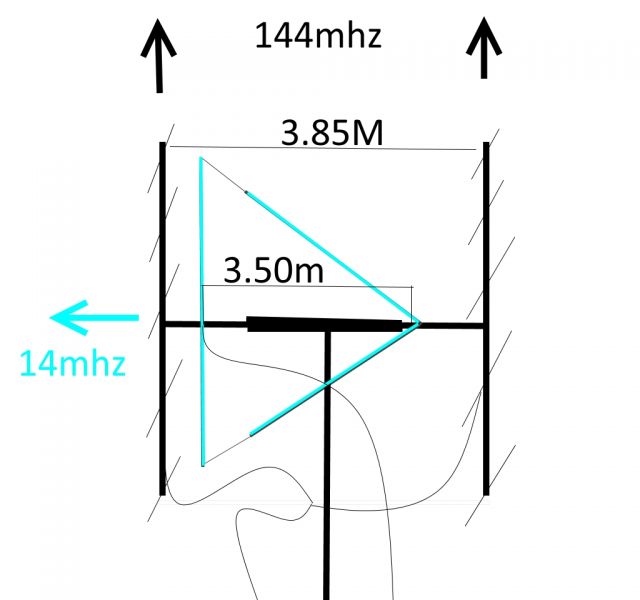

не охота нагружать  поворотку лишними бумами конечно лучше опустить или поднять над 144 бум 3.5м но это парусность лишняя картинку сам рисовал это типо вид сверху на антенны))

[bybra]

... а на 14 трубки  алюминий по 5 метров ...

а шо ж это за элементы на 20 по 5 метров?

[ur7uc]

... а на 14 трубки  алюминий по 5 метров ...

а шо ж это за элементы на 20 по 5 метров?

два плеча по 5 м и рефлектор  согнутый проволочный
емае вы че антенну не видели на 20ку)))

[bybra]

... а на 14 трубки  алюминий по 5 метров ...

а шо ж это за элементы на 20 по 5 метров?

два плеча по 5 м и рефлектор  согнутый проволочный
емае вы че антенну не видели на 20ку)))

так если у тебя 2 плеча по 5 метров, то это же будет далеко за бум антенны на 144 выступать

[niknik]

Это рисунок или чертеж? Голову сломал так и не понял, почему стек "смотрит" в зенит *ZOOM*

[UT5UKA]

Для размышлений - на 144 достаточно сносно работает инвертед ви (диполи и прочее) для 20-ки - проверено, проводили связи на 20-точный инвертед на 2-ке за неимением отдельной 2-ечной антенны... Потому как бы резонирование элементов 144 и 20-ки должно мешать друг-другу... аналогия - деление растяжек на нерезонансные куски...
 имхо

[Gans]

Для размышлений - на 144 достаточно сносно работает инвертед ви (диполи и прочее) для 20-ки - проверено, проводили связи на 20-точный инвертед на 2-ке за неимением отдельной 2-ечной антенны... :

Полностью подтверждаю мнение Юры: у меня в 817-ю в предний разъеме - диполь на 20-ку а в задний - коллинеар на 2/70. И вот, включаюсь я на 144 500 но рапорты мне дают плохие, да и КСВ высокий (но не критично), чем обычно.

оказалось - включено было переднее гнездо.
